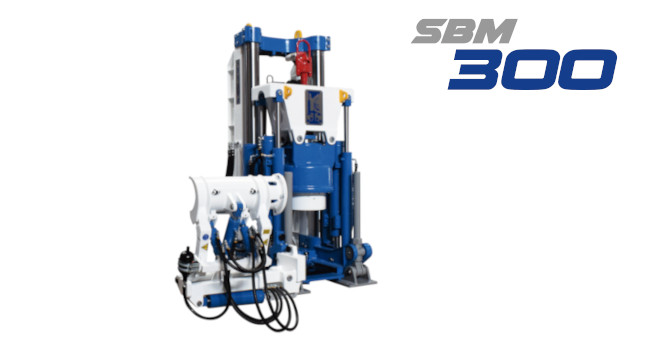

Máquina SBM 300

Presentamos un sistema completo para la perforación de chimeneas de producción de hasta 5 pies (1.5 m) de diámetro y 800 (250 m) pies de longitud.

CAPACIDADES
PESOS Y DIMENSIONES

CAPACIDADES DE LA MÁQUINA (*)

LongitudNominal
Máximo

800 pies / 243 m

600 pies / 182 m

DiámetroNominal
Máximo

4 pies / 1.2 m

5 pies / 1.5 m
Potencia Total Instalada150 hp / 112 kw
Empuje de Escariado (**)192,000 libras / 850 kN
Torque Máximo37,000 libras - pies / 50 kN-m
Ajuste del Ángulo de perforación Lateral45º - 90º

DIMENSIONES DE LA MAQUINA (*)

Ancho de la máquina4 pies 9 pulg. / 1,447 mm
Alrura extendida11 pies 3 pulg. / 3,438 mm
Altura retraída8 pies 11 pulg. / 2,717 mm
Profundidad5 pies / 1,520 mm
Peso (***)7,600 libras / 3,500 kg
Tubería8 pulg x 4 pies / 203 mm x 1.2 m
altura requerida en la galería12 pies / 3.6 m

(*) Altas capacidades son posibles en ciertas condiciones de roca.

(**) A 5,000 psi (35 Mpa).

(***) Incluye el peso del Brazo Posicionaor de Tuberías.

Transportador opcional: Crawler (Oruga autónoma) o Sled.

Nota: Especificaciones pueden cambiar sin aviso.

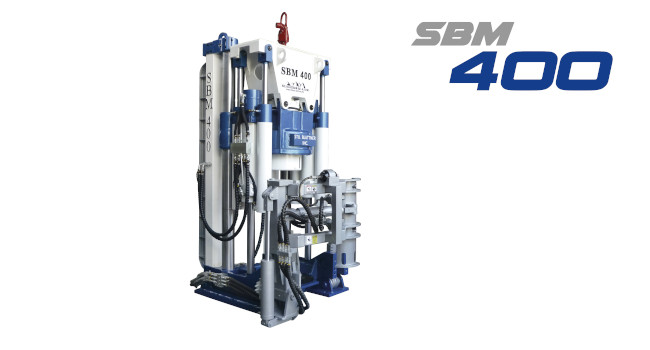

SBM 400 LP
maquina sbm400lp min

Máquina SBM 400 LP

Presentamos un sistema completo para la perforación de chimeneas de producción de 7 pies (2.1 m) de diámetro y 1,900 pies (579 m) de longitud.

CAPACIDADES
PESOS Y DIMENSIONES

CAPACIDADES DE LA MÁQUINA (*)

LongitudNominal
Máximo
1,900 pies / 579 m
1,200 pies / 365 m
DiámetroNominal
Máximo
4 pies / 1.2 m
7 pies / 2.1 m
Potencia Total Instalada200 hp / 150 kw
Empuje de Escariado (**)384,000 lbf / 1,700 kN
Torque Máximo60.000 lbf-pie / 81 kN-m
Ajuste del Ángulo de perforación Lateral45º - 90º

DIMENSIONES DE LA MAQUINA (*)

Ancho de la máquina4 pies 7 pulg. / 1,400 mm
Alrura extendida11 pies 7 1/4 pulg. / 3,537 mm
Altura retraída9 pies 2 3/4 pulg. / 2,813 mm
máx. altura de la maquina en ángulos11 pies 10 pulg. / 3,600 mm
Profundidad4 pies 3 pulg. / 1,300 mm
Peso (***)12,100 ponds / 5,500 kg
Tubería
  • 10 pulg. x 4 pies
  • 254 mm x 1.2 m
altura requerida en la galería12.5 pies / 3.8 m

(*) Altas capacidades son posibles en ciertas condiciones de roca.

(**) A 5,000 psi (35 Mpa).

(***) Incluye el peso del Brazo Posicionaor de Tuberías.

Transportador opcional: Crawler (Oruga autónoma) o Sled.

Nota: Especificaciones pueden cambiar sin aviso.

SBM 400 SP
maquina sbm400lp min

Máquina SBM 400 SP

Presentamos un sistema completo para la perforación de chimeneas de producción de 7 pies (2.1 m) de diámetro y 1,900 pies (579 m) de longitud.

CAPACIDADES
PESOS Y DIMENSIONES

CAPACIDADES DE LA MÁQUINA (*)

LongitudNominal
Máximo
1,900 pies / 579 m
1,200 pies / 365 m
DiámetroNominal
Máximo
4 pies / 1.2 m
7 pies / 2.1 m
Potencia Total Instalada200 hp / 150 kw
Empuje de Escariado (**)384,000 lbf / 1,700 kN
Torque Máximo60.000 lbf-pie / 81 kN-m
Ajuste del Ángulo de perforación Lateral45 º - 90º

DIMENSIONES DE LA MAQUINA (*)

Ancho de la máquina4 pies 7 pulg. / 1,400 mm
Alrura extendida12 pies 10 pulg. / 3,910 mm
Altura retraída10 pies 2 1/4 pulg. / 2,950 mm
máx. altura de la maquina en ángulos13 pies 1 pulg. / 4,000 mm
Profundidad4 pies 3 pulg. / 1,300 mm
Peso (***)15,400 libras / 7,000 kg
Tubería
  • 10 pulg. x 5 pies
  • 254 mm x 1.5 m
altura requerida en la galería14 pies / 4.27 m

(*) Altas capacidades son posibles en ciertas condiciones de roca.

(**) A 5,000 psi (35 Mpa).

(***) Incluye el peso del Brazo Posicionaor de Tuberías.

Transportador opcional: Crawler (Oruga autónoma) o Sled.

Nota: Especificaciones pueden cambiar sin aviso.

SBM 400 SR
sbm500sr

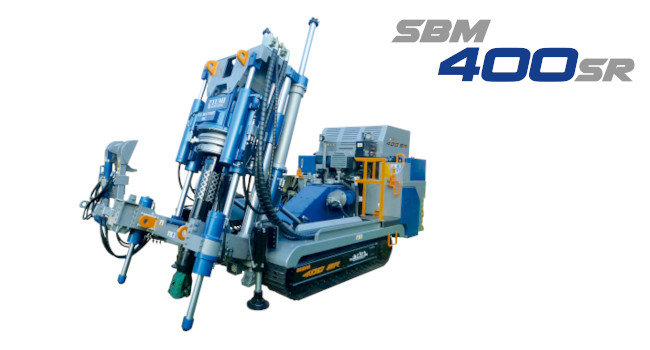

Máquina SBM 400 SR

Presentamos un sistema completo para la perforación de chimeneas de producción de 7 pies (2.1 m) de diámetro y 1,900 pies (579 m) de longitud.

CAPACIDADES
PESOS Y DIMENSIONES

CAPACIDADES DE LA MÁQUINA (*)

LongitudNominal
Máximo
330 pies / 100 m
800 pies / 250 m
DiámetroNominal
Máximo
5 pies / 1.5 m
7 pies / 2.1 m
Potencia Total Instalada200 hp / 150 kw
Empuje de Escariado (**)384,000 lbf / 1,700 kN
Torque Máximo60.000 lbf-pie / 81 kN-m
Ajuste del Ángulo de perforación Lateral45º - 90º

DIMENSIONES DE LA MAQUINA (*)

Ancho de la máquina8 pies 2 pulg. / 2,488 mm
Alrura retraida10 pies 6 pulg. / 3,192 mm
Altura de la estación de trabajo12 pies 10 pulg. / 3,900 mm
Máx. Longitud de la máquina 18 pies 4 pulg. / 5,591 mm
Peso40,700 libras / 18,500 kg
Tubería10 pies 3 pulg / 254 mm x 0.91 m

(*) Altas capacidades son posibles en ciertas condiciones de roca.

(**) A 5,000 psi (35 Mpa).

(***) Incluye el peso del Brazo Posicionaor de Tuberías.

Transportador opcional: Crawler (Oruga autónoma) o Sled.

Nota: Especificaciones pueden cambiar sin aviso.

SBM 700
smb700 prueba

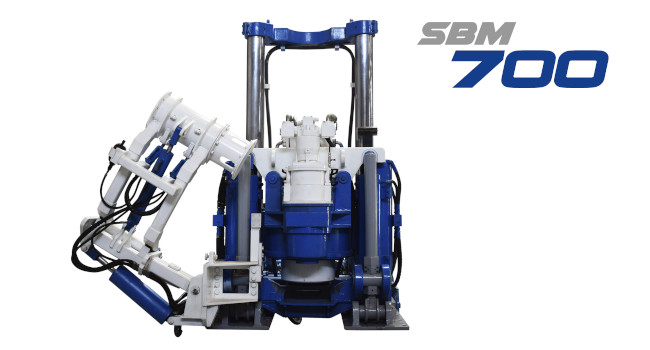

Máquina SBM 700

Presentamos un sistema completo para la perforación de chimeneas de hasta 12 pies (3.6 m) de diámetro y 2,200 pies (670 m) de longitud.

CAPACIDADES
PESOS Y DIMENSIONES

CAPACIDADES DE LA MÁQUINA (*)

LongitudNominal
Máximo
2,200 pies / 670 m
1.480 pies / 450 m
DiámetroNominal
Máximo
8 pies / 2.4 m
12 pies / 3.6 m
Potencia Total Instalada300 hp / 224 kw
Empuje de Escariado (**)760,000 lbf / 3,390 kN
Torque Máximo158.000 lbf-pie / 214 kN-m
Ajuste del Ángulo de perforación Lateral45º - 90º

DIMENSIONES DE LA MAQUINA (*)

Ancho de la máquina7 pies  / 2,130 mm
Alrura extendida13 pies 3 5/8 pulg. / 4,060 mm
Altura retraída11 pies 9 3/4 pulg. / 3,600 mm
máx. altura de la maquina en ángulos14 pies 1/4 pulg. / 4,274 mm
Profundidad7 pies 8 pulg. / 2,340 mm
Peso (***)30,000 libras / 13,650 kg
Tubería
  • 10 pulg. x 5 pies / 254 mm x 1.5 m
  • 11 1/4 pulg. x 5 pies / 286 mm x 1.5 m
altura requerida en la galería15 pies / 4.5 m

(*) Altas capacidades son posibles en ciertas condiciones de roca.

(**) A 5,000 psi (35 Mpa).

(***) Incluye el peso del Brazo Posicionaor de Tuberías.

Transportador opcional: Crawler (Oruga autónoma) o Sled.

Nota: Especificaciones pueden cambiar sin aviso.

SBM 700 SR
sbm700sr min

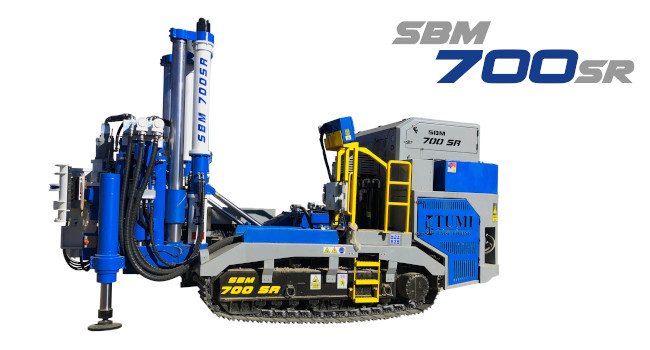

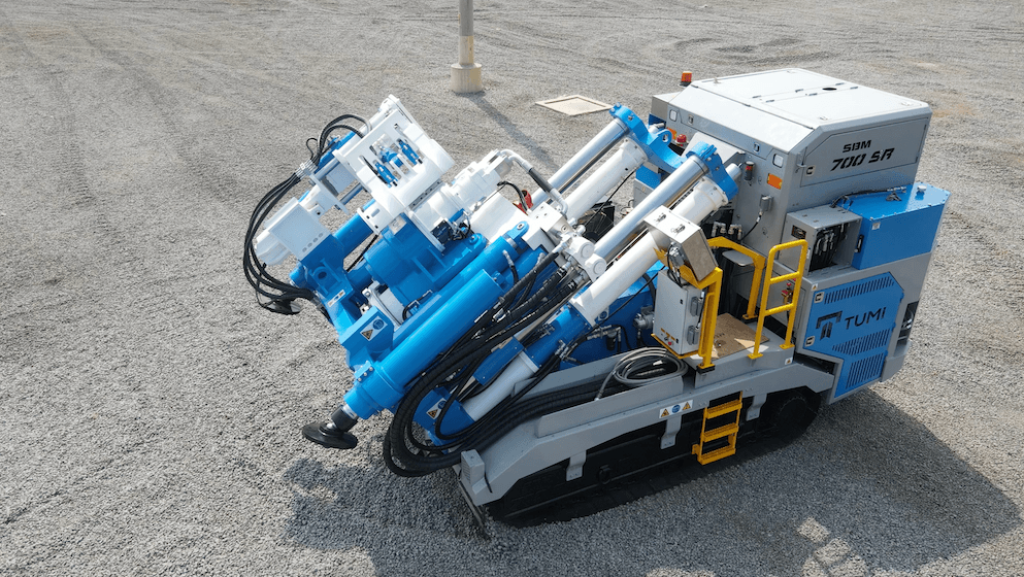

Máquina SBM 700 SR

Máquina ecoamigable puesto que solo necesita de electricidad y agua o aire, y no produce contaminación durante el proceso de funcionamiento.

CAPACIDADES
PESOS Y DIMENSIONES

CAPACIDADES DE LA MÁQUINA (*)

LongitudNominal
Máximo
1,080 pies / 330 m
1,480 pies / 450 m
DiámetroNominal
Máximo
10 pies / 3.0 m
12 pies / 3.6m
Potencia Total Instalada300 hp / 224 kw
Empuje de Escariado (**)76.000 lbf / 3,390 kN
Torque Máximo158.000 lbf-pies / 214 kN-m
Ajuste del Ángulo de perforación Lateral45º - 90º

DIMENSIONES DE LA MAQUINA (*)

Ancho de la máquina9 pies 4 pulg. / 2,851 mm
Alrura retraida13 pies 8 pulg. / 4,154 mm
Altura de la estación de trabajo18 pies / 5,486 mm
Máx. Longitud de la Máquina22 pies 7 pulg. / 6,882 mm
Peso (***)70,000 libras / 31,800 mm
Tubería
  • 10 pulg. x 5 pies / 254 mm x 1.5 m
  • 11 1/4 pulg. x 5 pies / 286 mm x 1.5 m
ESPECIFICACIONES
Velocidad Máx.           2.8 pies/s 0.8 m/s    1.9mph / 3 km/h
Potencia de Motor215 hp / 160 kW
Pendiente Máx.15º



(*) Altas capacidades son posibles en ciertas condiciones de roca.

(**) A 5,000 psi (35 Mpa).

(***) Incluye el peso del Brazo Posicionaor de Tuberías.

Transportador opcional: Crawler (Oruga autónoma) o Sled.

Nota: Especificaciones pueden cambiar sin aviso.

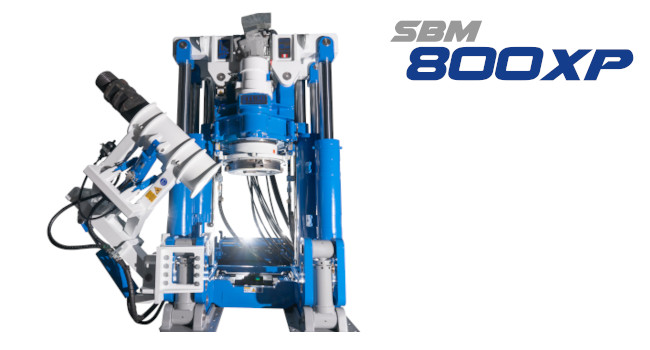

SBM 800
prueba sbm 800

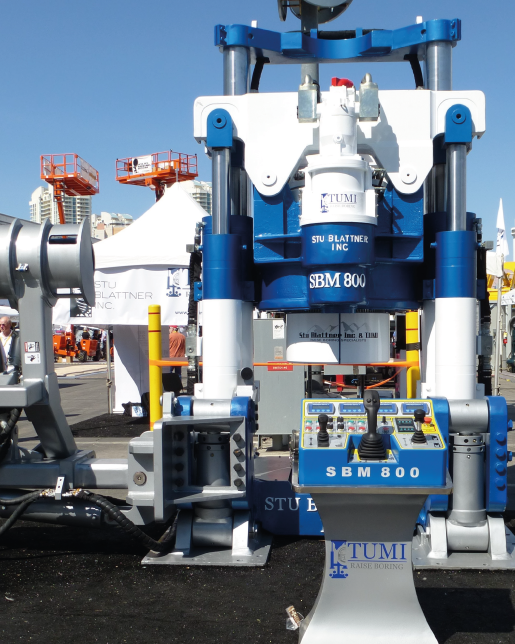

Máquina SBM 800

Presentamos un sistema completo para la perforación de chimeneas de hasta 20 pies (6 m) de diámetro y 3,250 pies  (1,000 m) de longitud.

CAPACIDADES
PESOS Y DIMENSIONES

CAPACIDADES DE LA MÁQUINA (*)

LongitudNominal
Máximo
3,250 pies / 1,000 m
1,700 pies / 520 m
DiámetroNominal
Máximo
10 pies / 3 m
20 pies / 6 m
Potencia Total Instalada400 hp / 300 kw
Empuje de Escariado (**)1´140,000 lbf / 5,000 kN
Torque Máximo280.000 lbf-pies / 380 kN-m
Ajuste del Ángulo de perforación Lateral45º - 90º

DIMENSIONES DE LA MAQUINA (*)

Ancho de la máquina7 pies 7 pulg. / 2,300 mm
Alrura extendida15 pies 2 pulg. / 4,620 mm
Altura retraída12 pies 6 pulg. / 3,810 mm

Profundidad de Máquina7 pies 4 pulg. / 2,240 mm
Peso (***)48,000 libras / 21,800 kg
Tubería
  • 10 pulg. x 5 pies
  • 254 mm x 1.5 m
  • 11 ¼ pulg. x 5 pies
  • 286 mm x 1.5 m
  • 12 7/8 pulg. x 5 pies
  • 327 mm x 1.5 m
altura requerida en la galería18 pies 10¼ pulg / 5,747 mm

(*) Altas capacidades son posibles en ciertas condiciones de roca.

(**) A 5,000 psi (35 Mpa).

(***) Incluye el peso del Brazo Posicionaor de Tuberías.

Transportador opcional: Crawler (Oruga autónoma) o Sled.

Nota: Especificaciones pueden cambiar sin aviso.

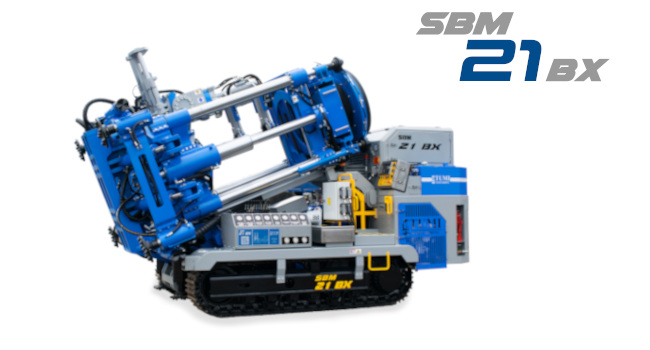

Nuestros Productos

Cargar más
  • Servicios

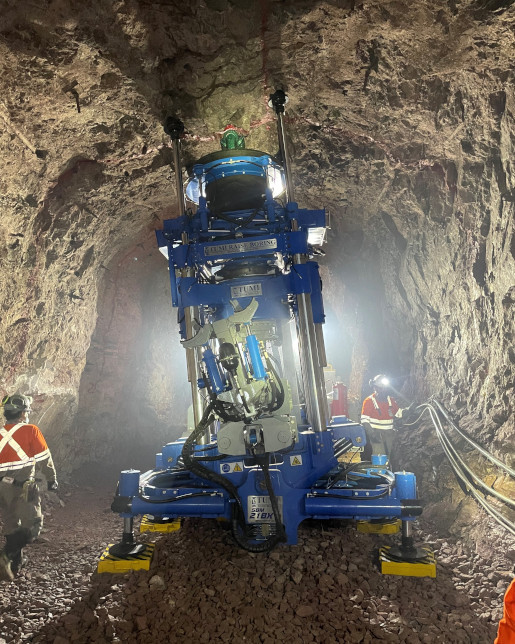

    RAISE BORING

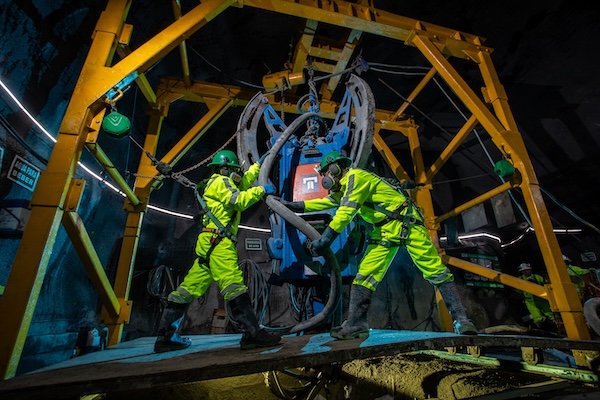

    Sistema de perforación de chimeneas verticales en ángulos de 45° a 90°, que comprende de dos etapas principales perforación piloto y rimado. Siendo necesario tener dos niveles, el superior para la instalación de la máquina y el inferior para conectar la cabeza rimadora.

    01
    1a
    riseboring2

    01 / 04

  • Servicios

    SHOTCRET LINNING

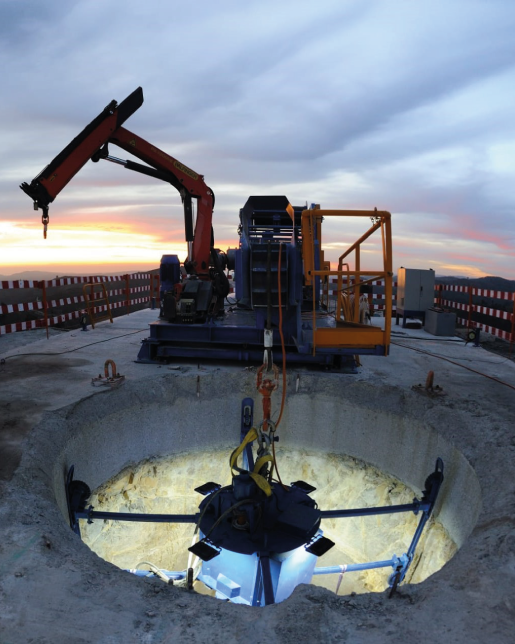

    Consiste en el sostenimiento de las paredes de la chimenea RB con concreto lanzado, este proceso es realizado con un sistema robotizado desde el nivel superior hasta el nivel inferior. Para el control de este proceso se usan cámaras infrarrojas y equipos laser.

    02
    untitled 7  2020 05 05  20 33 47
    imagen 2b min

    02 / 04

  • Servicios

    LINING

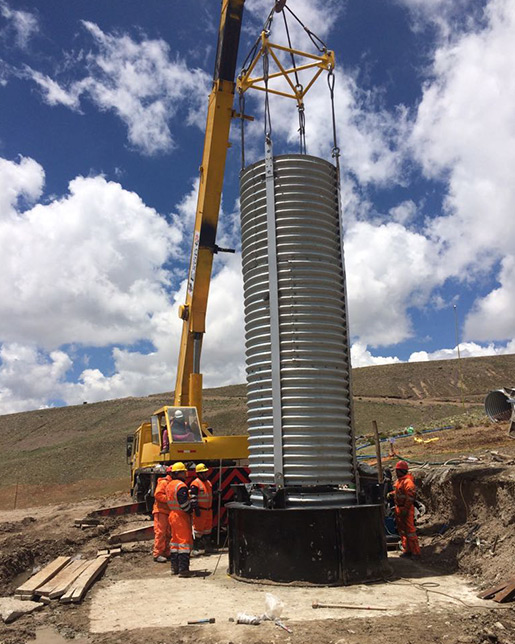

    Es el revestimiento con anillos de acero de las paredes de la chimenea que se realiza para hacer frente a la inestabilidad del terreno perforado. Culminada la Chimenea RB, se desciende la columna de perforación y se conecta un anillo adaptador (tipo sobrero Chino), el cual sujetará al primer anillo metálico. El acoplamiento entre anillos se realiza con pernos y de ser necesario se puede aplicar soldadura

    03
    lining
    lining2

    03 / 04

  • Servicios

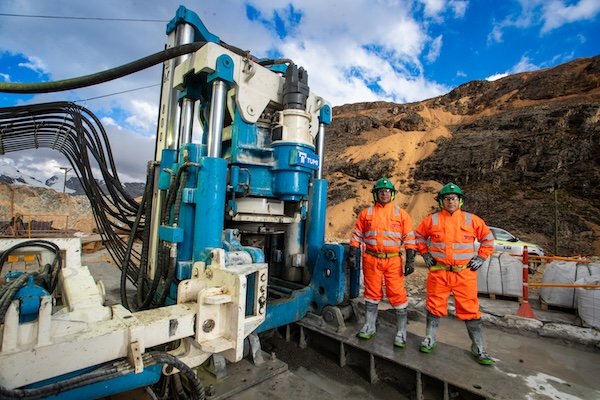

    SLOT RAISES
